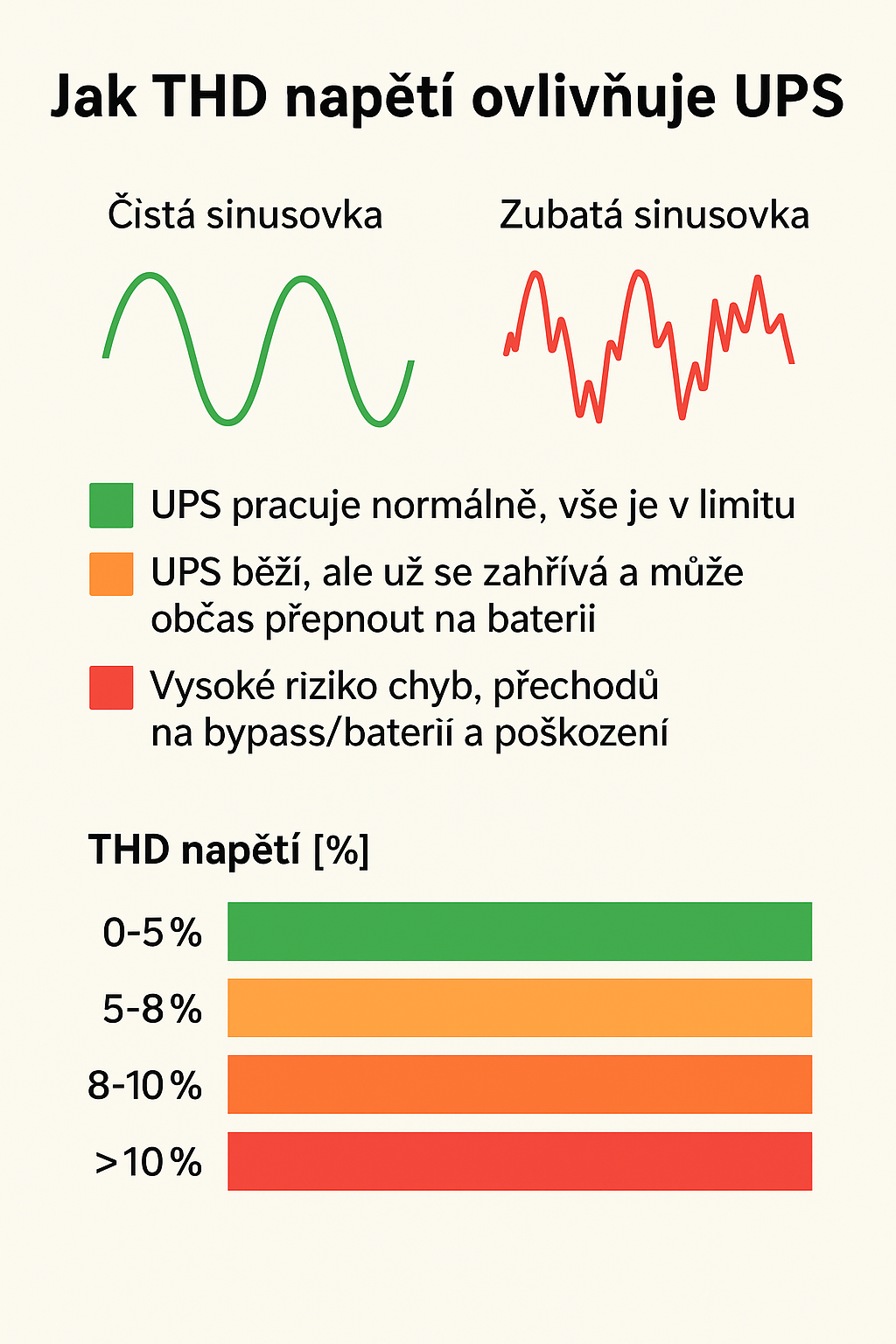

📊 Jak THD napětí ovlivňuje chod UPS ?
Legenda pro graf:
-
0–5 % – UPS pracuje normálně, vše je v limitu
-
5–8 % – UPS běží, ale už se zahřívá a může občas přepnout na baterii
-
8–10 – vysoké riziko chyb, přechodů na bypass/baterii a poškození
| Riziko | Mechanismus | Důsledek |
|---|---|---|
| Přehřívání usměrňovače a vstupních filtrů | Vyšší harmonické způsobují, že proud není rovnoměrně rozložen, ale přichází v krátkých špičkách. | Zkrácení životnosti výkonových diod/IGBT a kondenzátorů. |
| Zvýšený RMS proud | I když činný výkon zůstává stejný, RMS roste → UPS má menší proudovou rezervu. | Může dojít k předčasnému přepnutí na bypass nebo k odpojení. |
| Chybná synchronizace s bypassem | UPS se snaží udržet synchronizaci s napájecí sítí pro hladký přechod. THD může způsobit chybné rozpoznání fáze. | Přechod na baterii i při zdánlivě “dobrém” napětí. |
| Rušení řídicích obvodů | Vyšší harmoniky mohou generovat rušení v signálových obvodech. | Nestabilní regulace, chybová hlášení. |
| Zvýšené mechanické namáhání transformátoru(pokud je v UPS) | Vyšší harmonické způsobují vibrace a lokální přehřívání vinutí. | Ztráta účinnosti a zkrácená životnost izolace. |
